  • USC8014

    1. 芯片概述和特性
    Ø8 位 RISC CPU 內核
    Ø程序存儲器空間(OTP)
    ²5 級深度硬件堆棧
    ²1K*14 程序存儲器空空間(OTP),燒寫 1 次
    ²0.5K*14 程序存儲器器空間(OTP)),燒寫 2 次
    Ø數據存儲器空間(SRAM)
    ²48 字節通用數據寄存器空間
    Ø輸入/輸出
    ²4位P0端口
    ²8 位 P1 端口,P13 為為開漏 IO 口(編程高壓 VPP 復用)
    Ø3種工作模式
    ²高頻運行模式:系統統在高頻時鐘鐘下運行
    ²低頻運行模式:系統在低頻時鐘下下運行(5uA@FLIRC=322KHz,15uA@@外接 32768Hz 晶體)
    ²休眠模式:CPU 停止止運行,高頻頻振蕩器停止工作
    Ø定時器
    ²內部自振式看門狗計計數器(WDT)
    ²1 個帶有 RTC 功能 8 位定時器
    ²1 個帶有蜂鳴器和 3 個 PWM 功能能的 8 位定時器
    Ø中斷
    ²定時器 0/1 中斷
    ²外部中斷
    ²鍵盤中斷
    Ø時鐘振蕩模式
    ²內嵌高頻振蕩器
    ²內嵌低頻振蕩器(32 KHz)
    ²外接高頻晶體振蕩器
    ²外接低頻振蕩器模式(32768Hz)
    Ø外部引腳復位RSTB(P13)
    Ø16 級低電壓復位 LVR
    Ø15 級內部低電壓檢測和 1 路外部低電電壓檢測 LVD
    Ø工作電壓
    ²2.7V-5.5V(Fcpu=0~~8MHz)
    ²2.4V-5.5V(Fcpu=0~~4MHz)
    ²2.0V-5.5V(Fcpu=0~~2MHz)
    ²2.0V-5.5V(Fcpu=0~~1MHz)
    ²2.0V-5.5V(Fcpu=0~~455KHz)
    ²1.8V-5.5V(Fcpu=0~~32KHz/2)
    Ø封裝形式:SOP14

    1. 管腳分配圖/ PIN CONFIGURATION
    1. 功能框圖/ BLOCK DIAGRAM



    4.引腳說明/PIN SPECIFICATION
    1. 芯片概述和特性
    Ø8 位 RISC CPU 內核
    Ø程序存儲器空間(OTP)
    ²5 級深度硬件堆棧
    ²1K*14 程序存儲器空空間(OTP),燒寫 1 次
    ²0.5K*14 程序存儲器器空間(OTP)),燒寫 2 次
    Ø數據存儲器空間(SRAM)
    ²48 字節通用數據寄存器空間
    Ø輸入/輸出
    ²4位P0端口
    ²8 位 P1 端口,P13 為為開漏 IO 口(編程高壓 VPP 復用)
    Ø3種工作模式
    ²高頻運行模式:系統統在高頻時鐘鐘下運行
    ²低頻運行模式:系統在低頻時鐘下下運行(5uA@FLIRC=322KHz,15uA@@外接 32768Hz 晶體)
    ²休眠模式:CPU 停止止運行,高頻頻振蕩器停止工作
    Ø定時器
    ²內部自振式看門狗計計數器(WDT)
    ²1 個帶有 RTC 功能 8 位定時器
    ²1 個帶有蜂鳴器和 3 個 PWM 功能能的 8 位定時器
    Ø中斷
    ²定時器 0/1 中斷
    ²外部中斷
    ²鍵盤中斷
    Ø時鐘振蕩模式
    ²內嵌高頻振蕩器
    ²內嵌低頻振蕩器(32 KHz)
    ²外接高頻晶體振蕩器
    ²外接低頻振蕩器模式(32768Hz)
    Ø外部引腳復位RSTB(P13)
    Ø16 級低電壓復位 LVR
    Ø15 級內部低電壓檢測和 1 路外部低電電壓檢測 LVD
    Ø工作電壓
    ²2.7V-5.5V(Fcpu=0~~8MHz)
    ²2.4V-5.5V(Fcpu=0~~4MHz)
    ²2.0V-5.5V(Fcpu=0~~2MHz)
    ²2.0V-5.5V(Fcpu=0~~1MHz)
    ²2.0V-5.5V(Fcpu=0~~455KHz)
    ²1.8V-5.5V(Fcpu=0~~32KHz/2)
    Ø封裝形式:SOP14

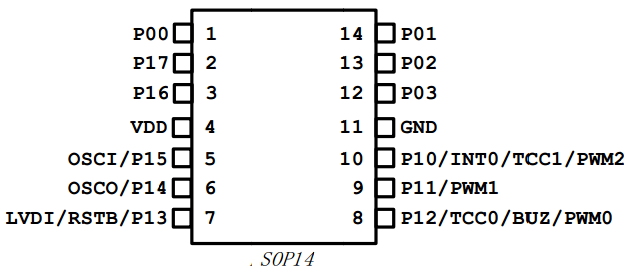

    1. 管腳分配圖/ PIN CONFIGURATION

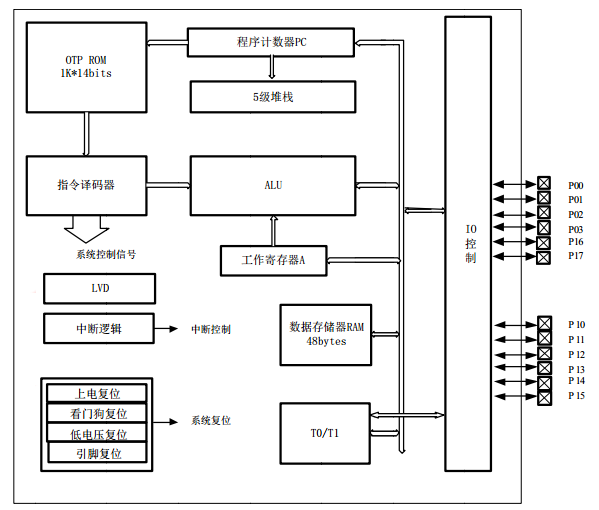

    2. 功能框圖/ BLOCK DIAGRAM

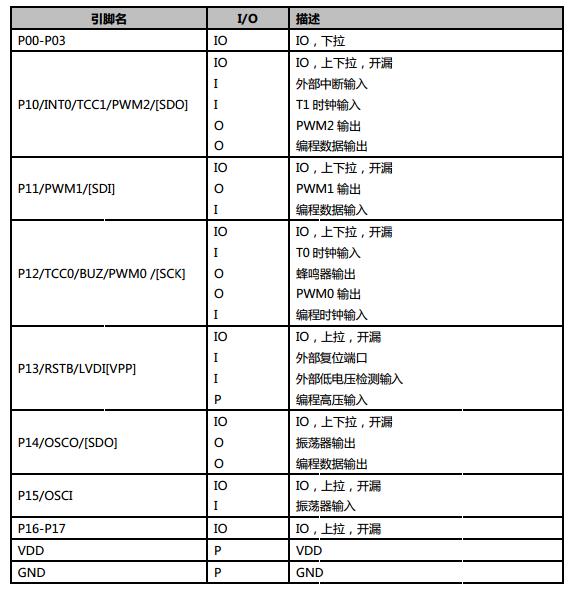

    3. 引腳說明/PIN SPECIFICATION
    USC8014 Datasheet.pdf
    a5b05f93600d3758ec3511f994392caa.pdf (1.71 MB)
